定制钢模板支承系统布置及配板设计规定介绍

发布日期:2019-06-21 作者: 点击:

  定制钢模板支承系统布置是什么?下面由钢模板厂家相关人员介绍一下:

  1、模板的支承系统根据模板的荷载和部件的刚度进行布置,内钢楞的配置方向与模板的长度方向相垂直,直接承受钢模板传递的荷载,其间距按荷载数值和模板的力学性能计算确定。

  2、模板支承系统保证有足够的强度和稳定性,在该工程模板设计时,主要考虑荷载包括:模板的自身重力、混凝土的重力及侧压力、振捣混凝土时产生的荷载、施工人员和机具设备的重力等,通过这些主要荷载,计算出Z不利的荷载组合,按此荷载设计模板及支架。

  3、对在同一工程中多次使用的预组装模板,采用钢模板和支承系统连成整体的模架,整体模架可随结构的部位及施工方式而采取不同的构造型式。

  4、模板端缝齐平布置时,每块钢模板设两个支承点,错开布置,其间距不受端缝位置的限制。

  5、对连续形式和排架形式的支柱适当配置水平撑和剪刀撑,以保证支承系统的稳定性。

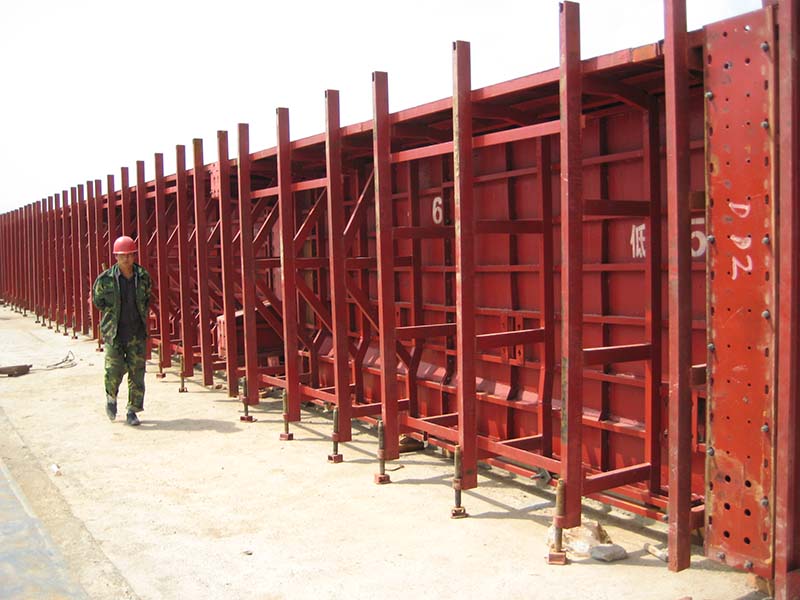

钢模板

  对于钢模板配板设计规定是什么?下面简单的介绍一下:

  1条配板时,宜选用大规格的钢模板为主板,其他规格的钢模板作补充。

  第2条绘制配板图时,应标出钢模板的位置、规格型号和数量。对于预组装的大模板,应标绘出其分界线。有特殊构造时,应加以标明。

  第3条预埋件和预留孔洞的位置,应在配板图上标明,并注明其固定方法。

  第4条钢模板的配板,应根据配模面的形状和几何尺寸,以及支撑形式而决定。

  第5条钢模板长向接缝宜采用错开布置,以增加模板面积的整体刚度。

  第6条为设置对拉螺栓或其他拉筋,需要在钢模板上钻孔时,应使钻孔的模板能多次周转使用。并应采取措施减少和避免在钢模板上钻孔。
